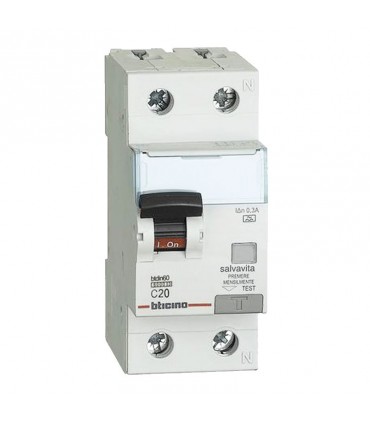

Bticino 20A 1P+N 300MA A 6KA GN8814A20 Fehlerstrom-Schutzschalter

Der thermisch-magnetische Schutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert magnetischen und thermischen Schutz.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der magnetothermische Differenzialschalter in der elektrischen Anlage integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Stromversorgung (z. B. mehr als ein Haushaltsgerät in Betrieb);
• der Differentialschutzschalter, der die Person vor einem Leckstrom schützt.



Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.

Die Auslösung desDifferentialschutzschalters Typ A ist für sinusförmige Differentialwechselströme und für pulsierende unidirektionale Differentialströme gewährleistet, die plötzlich oder langsam ansteigen (CEI EN 61008-1).

Merkmale:

• Bezugsnorm CEI EN 61009-1
• Schutzart IP20
• Abmessungen: Höhe 83 mm - Breite 35,6 mm - Tiefe 76 mm
• Maximaler Kabelquerschnitt 25/35mmq
• IT Btdin Serie
