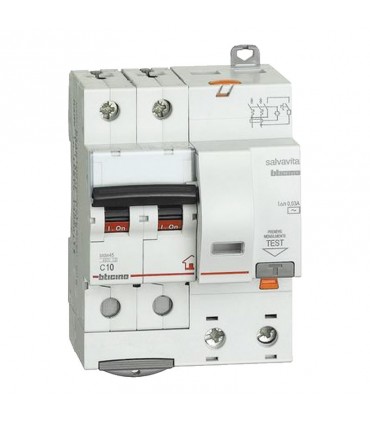

Bticino 10A 2-polig differentiell thermomagnetisch 30MA AC 4.5KA 4M GC8230AC10

Der thermisch-magnetische Schutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert magnetischen und thermischen Schutz.

Derthermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Fehlerstrom-Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Fehlerstrom-Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

• die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• der Fehlerstromschutzschalter, der den Benutzer vor einem Leckstrom schützt.




Die Auslösung desAC-Differentialschutzschalters ist für plötzlich oder langsam ansteigende sinusförmige Wechselströme gewährleistet (CEI EN 61008-1).

DieC-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.

Merkmale:

• Bezugsnorm CEI EN 61009-1
• Schutzart IP20
• Abmessungen: Höhe 83 mm - Breite 71,2 mm - Tiefe 76 mm
• Maximaler Kabelquerschnitt 25/35mmq
