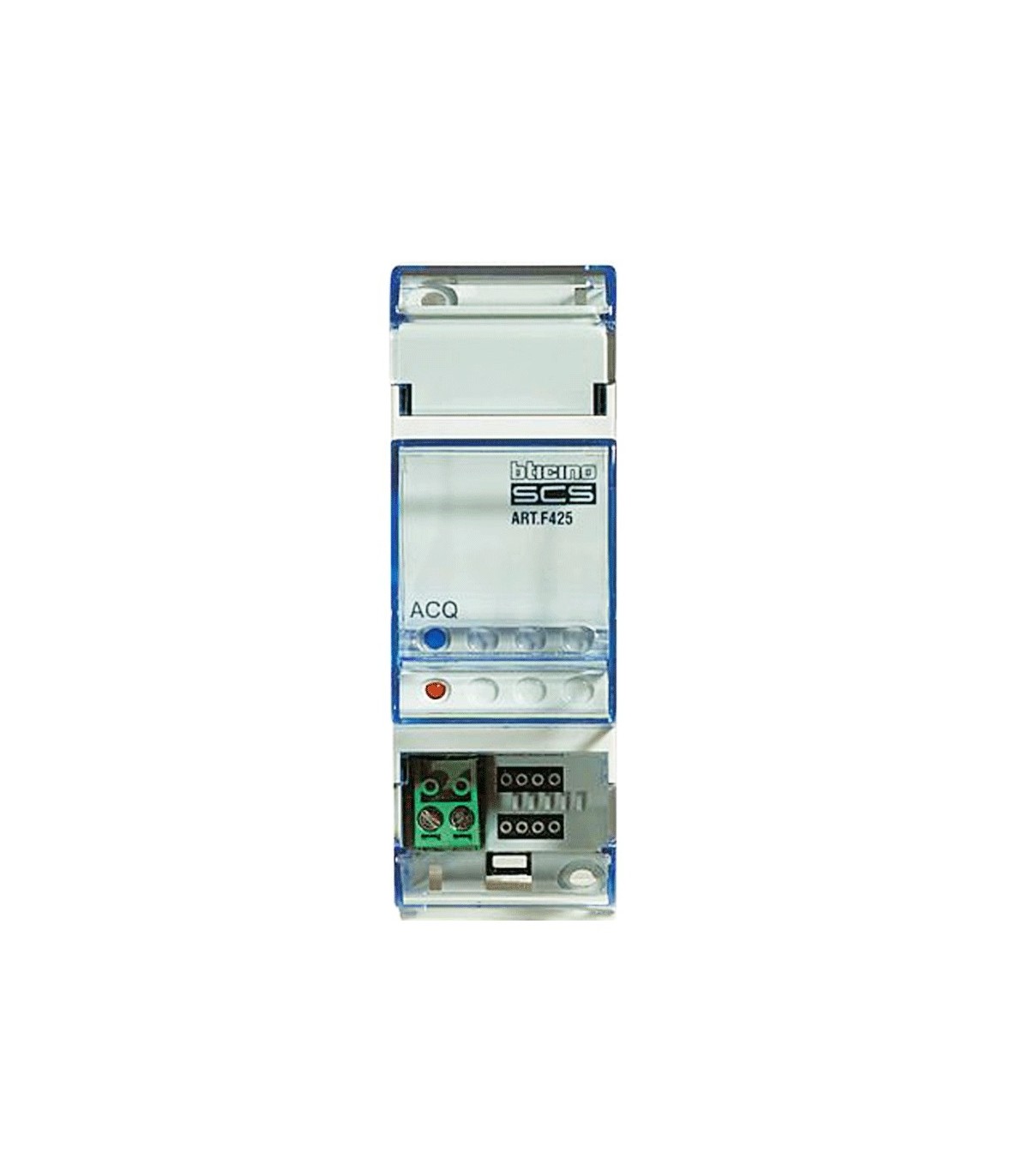

Bticino-Speichermodul zur automatischen Wiederherstellung bei Stromausfall F425

Das Speichermodul ist mit dem System verbunden und speichert den Status aller Geräte. Im Falle eines Stromausfalls oder einer kurzen Unterbrechung der Stromversorgung (mindestens 400 mS) kann das System den Status aller vom System gesteuerten Lampen wiederherstellen, sobald die Stromversorgung wiederhergestellt ist. Der Rücksetzvorgang dauert etwa 10 Sekunden. Für jede installierte Anlage muss nur ein Speichermodul an den Bus angeschlossen werden (d. h. eines für jedes Vorschaltgerät), es sei denn, zwei oder mehr Anlagen sind über die SCS/SCS-Schnittstelle (F422) angeschlossen, die im Modus "Physikalische Erweiterung" konfiguriert ist; in diesem Fall wird nur ein Modul für alle miteinander verbundenen Anlagen benötigt. Das Gerät muss in Betrieb genommen werden, wenn das System bereits installiert und mit Strom versorgt ist.

Die mehrfarbige LED zeigt den Status des Geräts an:

Aus: Gerät zu weit vom Netzgerät entfernt

Dauerhaft grün: normaler Betrieb

Stetig orange: System noch nicht erfasst

Dauerhaft rot: Ausschlussphase des Geräts

Rot blinkend: Erfassungsphase läuft

Orange blinkend: falsche oder fehlende Konfiguration

Merkmale:

• Serie Bticino
• Stromversorgung vom BUS SCS 27 Vdc vom BUS
• Betriebsstromversorgung mit BUS SCS 18 - 27 Vdc
• Absorption 5 mA
• Betriebstemperatur 0 - 40 °C
