Lüftungsanlage KWL TwinFresh Comfo RA1-50-5 mit Fernbedienung (mit Stecker) inkl. Eckmontagesatz NP 60x204-0021 ohne Außenhaube

Lüftungsanlage KWL TwinFresh Comfo RA1-50-5 mit Fernbedienung (mit Stecker) inkl. Eckmontagesatz NP 60x204-0021 ohne Außenhaube

66-TFComfoRA1-50-5

Neuer Artikel

796,90 €

- +


Produktbeschreibung

Lüftungsanlage KWL TwinFresh Comfo RA1-50-5 mit Fernbedienung (mit Stecker) inkl. Eckmontagesatz NP 60x204-0021 ohne Außenhaube


Die Einzelraumlüftungsanlagen mit Energierückgewinnung zeichnen sich durch eine einfache Montage sowie Wartung dank seiner Montageplatte aus.
Die TwinFresh Comfo Modelle verfügen über eine aktualisierte Steuerung mit erweiterten Funktionsmöglichkeiten, eine Fernbedienung und die Betriebsschalter auf dem Anlagengehäuse.


Technische Daten:
Geschwindigkeit: 3
Versorgungsspannung, 50/60 Hz, V 1~100-230
Leistungsaufnahme: 5.61 W
Max. Stromaufnahme: 0.039 A
Max. Förderleistung: 54  m3/h
Drehzahl: 1450  min-1
Schalldruckpegel, 1 m entfernt: 32 dB(A)
Schalldruckpegel, 3 m entfernt: 23  dB(A)
Dämmung des Außen-Schalldruckpegels: 18  dB(A)
Max. Förderlufttemperatur: von -20 bis zu + 50 °C
Effizienz der Energierückgewinnung: = 90 %
Typ des Wärmespeichers Keramik
Luftkanalgröße: Ø150  mm
Schutzart IP 24


Betriebslogik der TwinFresh Lüftungsanlagen
Die Lüftungsanlage kann im reversiblen Betrieb mit Energierückgewinnung oder nur im Zu- oder Abluftbetrieb ohne Energierückgewinnung funktionieren.
ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.
ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.


Das integrierte Steuerungssystem ermöglicht die Drehzahlregelung und die Einstellung der Betriebsarten für die Lüftungsanlagen. Die Steuerung erfolgt über eine Steuereinheit, welche sich für die Steuerung mehrerer Lüftungsanlagen eignet und somit wird ein zentral gesteuertes Lüftungssystem erstellt.













  • Die TwinFresh Standard Serie Lüftungsanlagen bieten eine einfache, effektive und energiesparende Lüftung von einzelnen Räumlichkeiten in Wohnbereichen, Häusern, Sozial -und Gewerbegebäuden.
KONSTRUKTIVE MASSNAHMEN:


  • Effiziente Einzelraumlüftung
  • High-tech Keramik-Wärmespeicher mit der Effizienz der Energierückgewinnung bis zu 90%
  • Reversierender Ventilator mit EC Motor und niedrigem Energiebedarf von 2.8 bis zu 4.8 W und Kleinspannung 12 V
  • Integriertes Steuerungssystem
  • Leiser Betrieb (14-41 dBA)
  • Einfache Montage und Wartung
  • Filter mit der Gesamtklasse G3 sorgen für Luftreinigung
  • Für Dauerbetrieb ausgelegt
  • Keine Kondensatablagerungen


  • Die TwinFresh Standard Serie umfasst drei Modelle:

    • TwinFresh R-50 mit Verschlussklappen und einem Rundrohr für Ausbau und Renovierung
    • TwinFresh S1-50 mit automatischen Jalousieklappen und TwinFresh S-60 ohne automatische Jalousieklappen, aber mit einem quadratischen Luftkanal für Neubau.

  • Das integrierte Steuerungssystem ermöglicht die Drehzahlregelung und die Einstellung der Betriebsarten für die Lüftungsanlagen.
  • Die Steuerung erfolgt über eine Steuereinheit, welche sich für die Steuerung mehrerer Lüftungsanlagen eignet und somit wird ein zentral gesteuertes Lüftungssystem erstellt.













TwinFresh R-50 mit einem Ø150 mm Rundrohr und Jalousieklappen TwinFresh S1-50 mit einem quadratischen 164x164 mm Luftkanal und Jalousieklappen TwinFresh S-60 mit einem quadratischen 164x164 mm Luftkanal




































































































TWINFRESH AUFBAU


  • Die Lüftungsanlage besteht aus einem regelbaren Teleskoprohr, einer Ventilatoreneinheit und einer Außenhaube.


  • Zwei Filter und ein Keramik-Wärmespeicher sind im Innenteil des Teleskoprohres installiert.
LÜFTUNGSGITTER


  • Dank einem modernen Design fügt sich das Lüftungsgitter in jedes Raumdesign wunderbar ein.


  • Alle TwinFresh und TwinFresh Comfo Lüftungsanlagen sind mit Jalousieklappen ausgestattet (außer Modellen TwinFresh S-60 und TwinFresh SA-60).
Ventilator läuft nicht (Jalousieklappen sind ZU) Ventilator läuft (Jalousieklappen sind AUF)
Die Modelle TwinFresh S1SA1 und SA sowie TwinFresh Comfo RA1-50SA1-35RA1-35 und RA1-25 sind mit einer Dekor-Frontplatte ausgestattet, welche mit einer Isolierungsschicht für extra Schalldämmung von innen ausgekleidet ist.
KERAMIK-WÄRMESPEICHER QUADRATISCHER LUFTKANAL


  • Der hocheffizienter Keramik-Wärmespeicher sichert die Rückgewinnung der Wärmeenergie aus der Abluft zur Erwärmung der Zuluft, mit der Effizienz der Wärmerückgewinnung bis zu 90%.
  • Der einzigartige regenerative Wärmespeicher hat eine zellulare Struktur mit einer größeren Oberfläche und einem hohen Wirkungsgrad. Der Wärmespeicher zeichnet sich durch seine hervorragenden Eigenschaften für die Wärmeübertragung und die gute Wärmespeicherkapazität aus.
  • Der Keramik-Wärmespeicher hat eine besondere antibakterielle Behandlung zur Verhinderung der Bakterienvermehrung.
  • Die antibakteriellen Eigenschaften der Beschichtung sind für 10 Jahre ausgelegt.
  • Der Keramik-Wärmespeicher ist innen mit einem wärmedämmenden Material ausgekleidet, das auch als ein Dichtstoff dient.


  • Die quadratischen Luftkanäle der Modelle TwinFresh sind aus polymerbeschichtetem Metall gefertigt und sind mit einem isolierenden Stoff ausgekleidet. Die runden Lüftungsrohre sind aus PVC-Kunststoff gefertigt.
  • Die Teleskoplänge ist je nach der Wandstärke einstellbar, was die Montage schnell und einfach macht.
LUFTFILTER


  • Die Zu- und Abluftströme werden durch zwei eingebauten Luftfilter mit der gesamten Filterklasse G3 gereinigt.
  • Die Filter reinigen die Zuluft vor Staub und Insekten und verhindern eine Verschmutzung der Lüftungsanlage.
  • Die Filter haben eine antibakterielle Beschichtung.
  • Die Filterreinigung erfolgt mit einem Staubsauger oder mit Wasserspülung, dabei wird die antibakterielle Lösung nicht entfernt.
REVERSIERENDER EC VENTILATOR


  • Ein reversierender Axialventilator mit EC Motor dient zur Be- und Entlüftung.
  • Dank der EC Technologie zeichnet sich der Ventilator mit niedrigem Energiebedarf aus.
  • Die Motoren werden mit der Kleinspannung von 12 V versorgt.
  • Der Motor ist mit einem integriertem Überhitzungsschutz und Kugellagern für eine lange Lebensdauer bestückt.
MONTAGEPLATTE


  • Die Modelle TwinFresh Comfo enthalten eine Montageplatte, welche die Wartung der Ventilatoren, Filter und des Wärmespeichers erleichtert.
  • Die Ventilatoreinheit wird an die Montageplatte mit Magneten und besonderen Schnittstellen fixiert.
  • Der Innenteil der Lüftungsanlage ist nach Abnehmen der Ventilatoreinheit erreichbar, dabei sind keine Spezialwerkzeuge erforderlich.
  • Die Schnittstellen auf der Montageplatte lassen mehrere Lüftungsanlagen in ein Lüftungssystem integrieren und ihren Synchronbetrieb ermöglichen.
  • Das Modell TwinFresh Comfo RA1-25 hat keine Schnittstelle und diese Anlagen können nicht in ein Lüftungsnetz integriert werden.
AUSSENHAUB


  • Dank des Sonderaufbaus der Außenhaube werden der Abluftstrom und das Kondensat, welches sich im Inneren der Außenhaube bildet, aus der Gebäudewand abgeführt.
  • Außerdem, verhindert die Außenhaube direktes Eindringen von Wasser und Fremdkörper in die Lüftungsanlage.
  • Der Innenteil der Außenhaube ist mit einer Isolierungsschicht ausgekleidet zur Schalldämmung und Verhinderung von Kondensatbildung in der Außenhaube.
Die EH Außenhaube ist aus polymerbeschichtetem Aluminium gefertigt.  Die Außenhaube EH-2 ist aus polymerbeschichtetem Edelstahl gefertigt. Dank der Labyrinthstruktur der Außenhaube wechselt der Luftstrom seine Richtung mehrmals und damit wird die Lüftungsanlage gegen Windeindringung in die Luftleitung geschützt.
NETZKABEL


  • Die TwinFresh Comfo Lüftungsanlagen sind mit einem Netzkabel ausgestattet.
  • Die Lüftungsanlage ist betriebsfertig und bedarf keiner extra elektrischen Anschlüsse.


  • Stecken Sie einfach den Stecker in die Steckdose und genießen Sie die frische Luft.
  • Wenn die Kabel in Ihrem Fall Unterputz montiert werden müssen sowie mehrere Lüftungsanlagen zu einem Netz zu integrieren sind, können Sie das Kabel mit dem Stecker entfernen.


  • ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.


  • ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
TWINFRESH STANDARD STEUERUNG UND BETRIEBSARTEN


  • Die Anlagensteuerung ermöglicht vier Betriebsarten:

    1. Lüftungsbetrieb (Ab- oder Zuluft) bei der 1. Geschwindigkeit.
    2. Lüftungsbetrieb (Ab- oder Zuluft) bei der 2.Geschwindigkeit.
    3. Reversbetrieb (Energierückgewinnung) bei der 1. Geschwindigkeit.
    4. Reversbetrieb (Energierückgewinnung) bei der 2. Geschwindigkeit.


  • Die Lüftungsanlagen werden über eine Steuereinheit (Typ KVR oder KVS) oder über ein Steuer- und Netzgerät (Typ KVR-T 12 (220/12) oder KVS-T 12 (220/12) gesteuert.
  • Die 12 W Steuer- und Netzgeräte KVR-T 12 (220/12) und KVS-T 12 (220/12) sind im Lieferumfang der Lüftungsanlagen TwinFresh RA-50TwinFresh SA1-50 und TwinFresh SA-60 enthalten und bestehen aus einer Steuerung (Typ KVR oder KVS) und einer Trafoeinheit (Typ TRF 220/12-12).
  • Der 12 W TRF 220/12-12 Trafo leistet Stromversorgung für maximal 4 Lüftungsanlagen.
  • Der 40 W TRF 220/12-12 Trafo leistet Stromversorgung für maximal 11 Lüftungsanlagen.
Drei TwinFresh R Lüftungsanlagen können an eine Lüftungsanlage mit einem Steuer- und Netzgerät, z.B. TwinFresh RA, angeschlossen werden. Dabei sind keine Werkzeuge erforderlich. Eine KVR oder KVS Steuereinheit und mehrere Trafoeinheiten werden verwendet für die Integrierung mehrerer Lüftungsanlagen in ein Netz.
EIN BEISPIEL DES LÜFTUNGSSYSTEMS AUF BASIS VON TWINFRESH


  • Für ein Lüftungssystem auf Basis der TwinFresh Lüftungsanlagen installieren Sie eine Lüftungsanlage in jedem Raum.
  • Installieren Sie zwei oder mehr Lüftungsanlage in größeren Räumlichkeiten.
  • Die TwinFresh Lüftungsanlagen können individuell verwendet werden oder können in ein Lüftungssystem integriert werden.
  • Falls jede Lüftungsanlage separat betrieben wird, kann die Betriebsart jeder einzelnen Lüftungsanlage individuell eingestellt werden.
  • Die TwinFresh Comfo Modelle sind komplett betriebsfähig und die Modelle TwinFresh Standard bedürfen noch des Anschlusses der Steuer- und Netzgeräts.
  • Bei dem Anschluss der Lüftungsanlagen stellen Sie einige Lüftungsanlage in den Zuluftbetrieb und andere Lüftungsanlage in den Abluftbetrieb ein.


  • Zur kontrollierten Wohnraumlüftung empfehlen wir die Lüftungsanlagen paarweise zu installieren.
  • Im Reversbetrieb mit Wärme- und Feuchtigkeitsrückgewinnung wechseln die TwinFresh Lüftungsanlagen ihre Betriebsart von Zuluft in den Abluft und umgekehrt jede 70 Sekunden. Dabei in Winter wird die Wärme und Feuchte der Abluft an den Wärmespeicher übergeben und im Sommer wird die Kühle übergeben.
  • Die Luft strömt zwischen Räumen durch Türöffnungen und den Flur und dadurch entsteht die Luftzirkulation im Haus.
  • Dank des Lüftungssystems mit Energierückgewinnung auf Basis der TwinFreshLüftungsanlage werden die Betriebskosten für Heizung und Klimatisierung wesentlich reduziert.
  • Zur Erschaffung einer hocheffizienten Belüftung in Ihrem Haus empfehlen wir Ihnen auch den intelligenten VENTS iFan Axiallüfter in der Küche oder im Bad zu installieren. Dann wird die Abluft automatisch nach der Betätigung des Feuchtigkeits- oder Bewegungssensors entzogen.
TWINFRESH STANDARD EINBAUBEISPIEL
Montage in eine Standard-Wandstärke mit dem Einsatz der EH Außenhaube Montage in eine dünne Wandstärke mit dem Einsatz der EH-2 Außenhaube

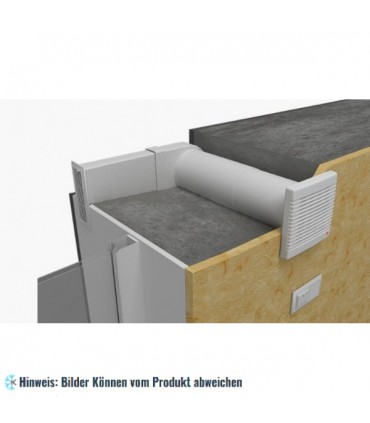

Eckmontage mit dem Einsatz von dem Montagesatz NP 60x204-0021 (Modell TwinFresh RA-50-5)
