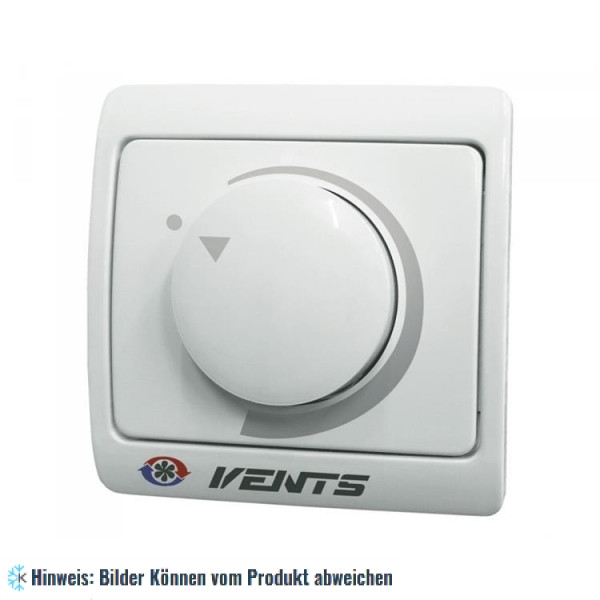

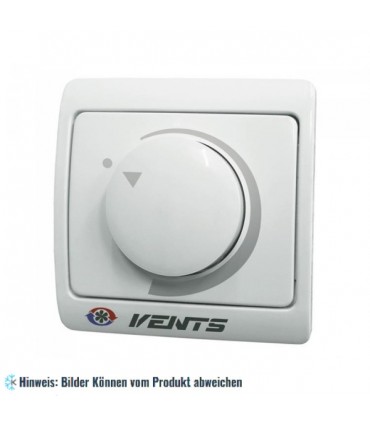

Drehzahlregler RS-1-400 für Ein-/Ausschaltung und Drehzahlregelung von spannungsgesteuerten Ventilator-Einphasenmotoren in Lüftu

Drehzahlregler RS-1-400 für Ein-/Ausschaltung und Drehzahlregelung von spannungsgesteuerten Ventilator-Einphasenmotoren in Lüftungssystemen

Einsatzgebiet
Ein-/Ausschaltung und Drehzahlregelung von spannungsgesteuerten Ventilator-Einphasenmotoren in Lüftungssystemen. Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.

Aufbau und Steuerung
Kunststoffgehäuse. Der Drehzahlregler zeichnet sich durch eine hohe Leistungsfähigkeit und die Regelgenauigkeit aus. Ein-/Ausschaltung durch Regelknopfdrehung. Die Regelung erfolgt vom Mindestwert der Spannung (bei dem der Ventilator einen gleichmäßigen Lauf nachweist) bis zum Höchstwert. Die minimale Drehzahl wird vom Potentiometer auf der Steuerplatine des Drehzahlreglers vorgegeben.

Schutzart
Der Eingangskreis des Drehzahlreglers ist vor Überlastung mit einer Schmelzsicherung geschützt. Der Drehzahlregler ist mit einem HF-Filter ausgestattet.

Montage

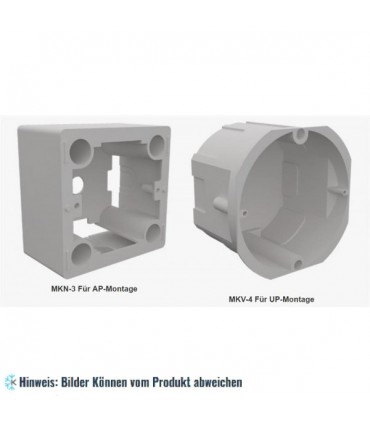

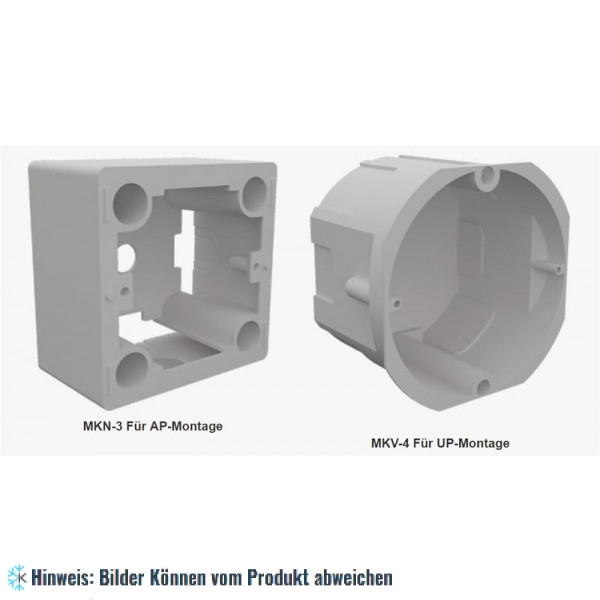

AP-Montage im Innenbereich in der AP-Abzweigdose MKN-3 bzw. in einer UP- Abzweigdose MKV-4 (separate Bestellung). Montage in den runden Standard- Abzweigdosen ist ebenfalls möglich.

TECHNISCHE DATEN
Elektrische Parameter des Reglers:
- Netzspannung ~230-240V/50-60 Hz;
- Stromverbrauch 1,8 A;
- Maximale Leistung der Anschluss-Spannung 400 Voltampere;
- Außenabmessungen 78x78x63 mm;
- Gewicht 250 gram;
- Schutzstufe (nur von Vorderseite) entspricht IP-40.
Betriebsbedingungen des Reglers betragen Temperaturen von 0 °C bis +35 °C bei relativer
Luftfeuchtigkeit nicht mehr als 80% (bei T= 25 °C).
