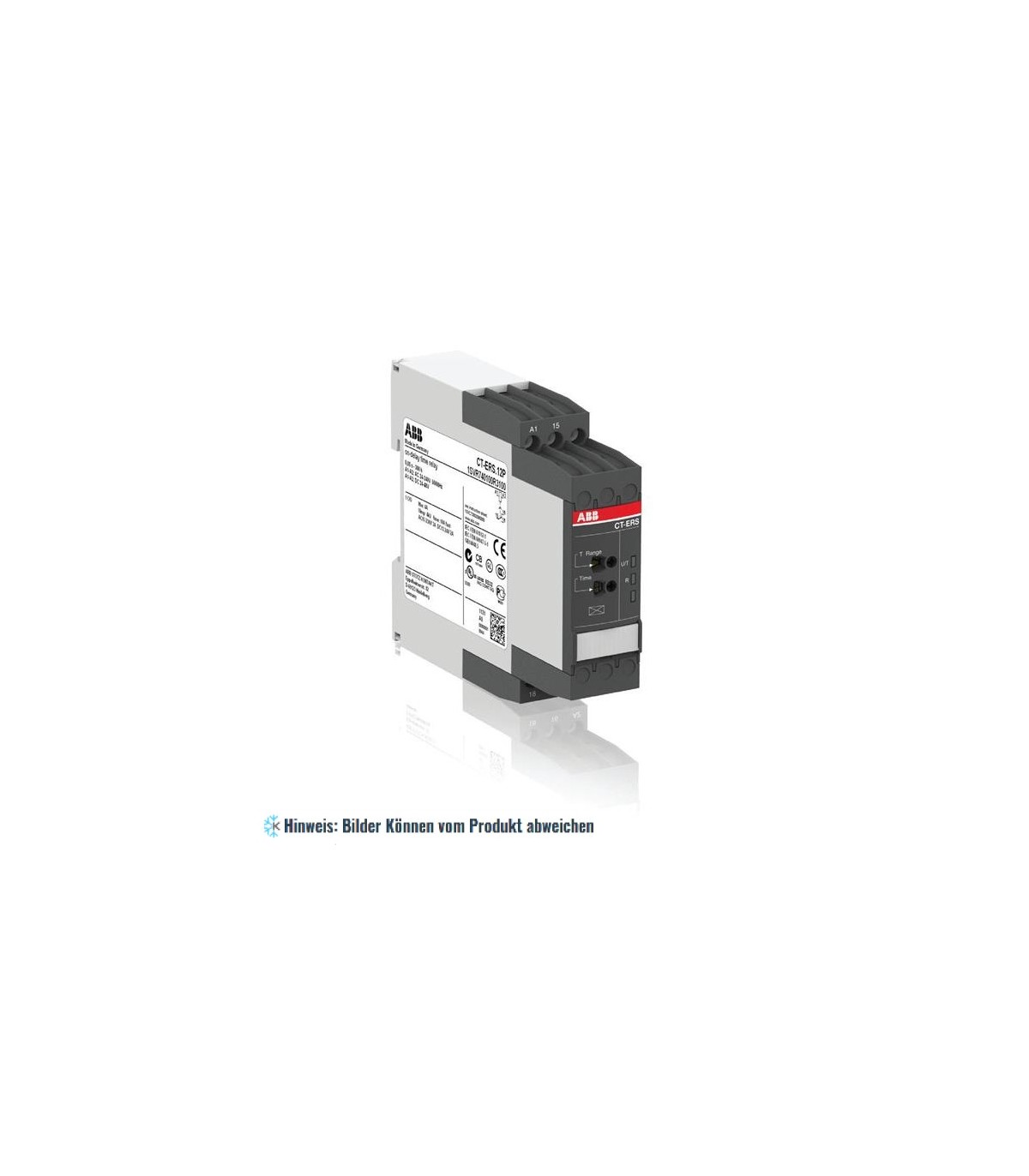

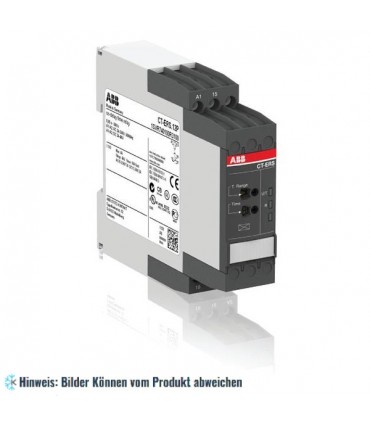

CT-ERS.12S Zeitrelais, ansprechverzögert mit 1 Wechsler

Das CT-ERS.12 ist ein elektronisches Zeitrelais der CT-S Reihe mit Ansprechverzögerung und 10 Zeitbereichen. Alle Zeitrelais der CT-S Reihe sind mit zwei verschiedenen Klemmenausführungen (Doppelkammerkastenklemmen und Push-in Klemmen) verfügbar. Modelle CT-ERS.12S ist mit Doppelkammerkastenklemmen ausgestattet.

Anwendung: Die Zeitrelais der CT-S Reihe sind für den Einsatz in industriellen Applikationen konzipiert. Sie haben eine kompakte Bauform und verfügen über weite Versorgungsspannungs- und Zeitbereiche. Die einfache Einstellung über frontseitige Potentiometer mit Absolutskala sorgt für maximalen Bedienkomfort.

Funktionsweise: Das CT-ERS.12 besitzt 1 Wechsler und verfügt über 10 Zeitbereiche von 0,05 s bis 300 h zur Einstellung der Verzögerungszeit. Die Zeitbereiche werden über einen Drehschalter ausgewählt. Die Feineinstellung des gewünschten Zeitwertes erfolgt dann über das frontseitige Potentiometer mit Absolutskala. Der Zeitablauf wird durch Blinken der grünen LED U/T angezeigt.

Eigenschaften
–– Bemessungssteuerspeisespannung 24-48 V DC, 24-240 V AC
–– Ansprechverzögerung
–– 10 Zeitbereiche (0,05 s – 300 h)
–– Präzise Einstellung über frontseitige Bedienelemente
–– Mit Schraubklemmen-Anschluss
–– Gehäusematerial mit max. Brandschutzklasse UL 94 V-0
–– Werkzeuglose Montage an DIN-Schiene sowie

Demontage
–– 1 Wechsler
–– Baubreite 22,5 mm (0,89 in)
–– 2 LEDs zur Betriebszustandsanzeige
