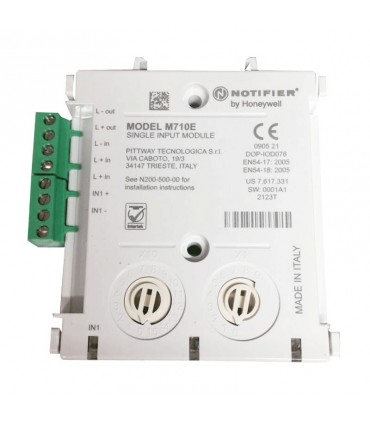

Notifier 1 Eingang Modul für Analogsysteme M710E

Notifier 1 Eingang Modul für Analogsysteme M710E

NOT M710E

Neuer Artikel

Notifier 1 Eingang Modul für Analogsysteme zur Verwendung mit NOTIFIER-Zentralen. Der kontrollierte Eingang befindet sich auf einer überwachten Leitung. Die Adressierung des Moduls erfolgt über die Drehschalter mit den Nummern 01 bis 159.

More details

100,02 €

- +


Produktbeschreibung

Sie ist mit einer grünen LED ausgestattet, die im Normalzustand blinkt und im Alarmfall dauerhaft leuchtet. Das Modul ist mit einem Kurzschlusstrenner ausgestattet. Integrierte DIN-Schienenhalterung. CPR-zertifiziert nach EN54 Teil 17 und 18. 15-30Vdc Stromversorgung. Ruhestrom von 310 microA und 510 microA bei aktiver LED. Betriebstemperatur von -20°C bis +60°C. Relative Luftfeuchtigkeit bis zu 95%.

Mikroprozessor-Eingangsmodule für adressierte Systeme. M710E und M720E sind mit allen adressierbaren NOTIFIER-Zentralen kompatibel.

Sie ermöglichen die Überwachung eines einzelnen Eingangs (M710E) oder von zwei Eingängen (M720E) für Brandmeldeanlagen mit Schließerkontakten.

Eine dreifarbige LED (grün/rot/gelb) für jede Adresse zeigt die Modulzustände an. Durch Programmierung des Steuergeräts kann man einstellen, ob sie bei Abfrage durch das Steuergerät blinken oder nicht.

Alle Module der Serie 700 sind mit einer internen Trennvorrichtung für Kommunikationsschleifen ausgestattet.

Vorteile:

  • Die von NOTIFIER angesprochenen Zentralen erkennen diese Geräte automatisch als Eingangsmodule.
  • Die Moduladressierung erfolgt über dezimale Drehschalter (01-159)
  • Das Modul wird direkt von der 2-Draht-Schleife der verschiedenen adressierbaren NOTIFIER-Zentralen gespeist. Es ist keine zusätzliche Stromversorgung erforderlich
  • Isolationsmodul auf der Kommunikationsschleife
  • Großer LED-Betrachtungswinkel
  • Die eingebaute LED blinkt jedes Mal, wenn eine Kommunikation von der Zentrale empfangen wird, es sei denn, Sie programmieren, dass sie nicht blinkt
  • Hohe Immunität gegen elektromagnetische Störungen
  • Einfacher Anschluss dank der Steckklemmen.

Anwendungen:

  • Diese Module können zur Ansteuerung von Handtastern oder Geräten mit potenzialfreiem Öffnerkontakt verwendet werden. Der angesteuerte Stromkreis kann mit einem Endwiderstand von 47 K Ohm angeschlossen werden.
  • Installation: Die M710E und M720E ermöglichen durch ihre spezielle mechanische Konstruktion:
  • Wandmontage, in einem speziellen Kunststoffgehäuse M200E-SMB
  • Montage auf Standard-DIN-Schiene 35mm x 7,5mm mittels integriertem Befestigungsclip.


Eingebautes Abschaltmodul:

Alle Module der Serie 700 sind mit einer Schleifenkurzschlussüberwachung und Isolatoren ausgestattet. Bei Bedarf kann auf das Gerät verzichtet werden, indem der positive Schleifenausgang direkt an Klemme 5 statt an Klemme 2 angeschlossen wird.


Merkmale:

  • Maximaler Kabelquerschnitt: 2,5 mm2
  • Betriebsspannung: 15 ÷ 30 Vdc. (Kommunikationsschleife)
  • Um einen korrekten Betrieb der LED zu gewährleisten, müssen 17,5 Vdc gewährleistet sein. (Kommunikationsschleife)
  • Standby-Strom: 310µA M710E 340µA M720E (LED = kein Blinken) 510 µA M710E 600µA M720E (LED = Blinken)
  • Überwachungsstrom: 0 µA OPEN, 100 µA NORMAL, 200 µA SHORT-CIRCUIT
  • Betriebstemperatur: - 20° C + 60° C
  • Relative Luftfeuchtigkeit: 5% - 95% nicht kondensierend
  • Abmessungen: 93mm (H) 97mm (B) 22mm (T) Einschließlich Anschlussklemmen
  • Gewicht (nur Modul): 118 Gramm
  • Gewicht (Modul + M200E-SMB) 263 Gramm.

Technische Daten
Unterstützt: Dynamische Module
