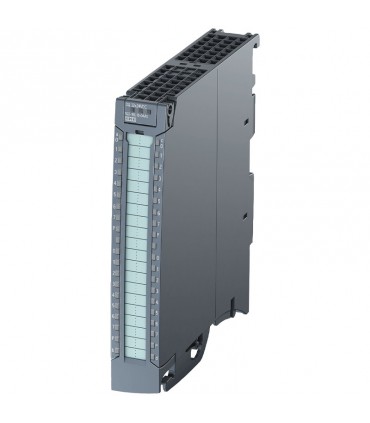

Siemens Simatic S7-1500 Digitales Ausgangsmodul 6ES75221BL010AB0

Merkmale:

• Produkttypbezeichnung DQ 32x24VDC/0,5A HF
• Hardware-Version Ab FS02
• Firmware-Version V1.1.0
• Produktfunktion I&M-Daten Ja; I&M0 ... I&M3 - Taktsynchronisierter Betrieb Ja - Vorrangiger Start Ja
• Engineering mit STEP 7 TIA Portal Projektierung/Integriert ab Version V13 SP1 / - STEP 7 Projektierung/Integriert ab Version V5.5 SP3 / - PROFIBUS ab Version GSD/Revision GSD V1.0 / V5.1 PROFINET ab Version GSD/Revision GSD V2.3 / -
• Versorgungsspannung Nennwert (DC) 24 V - Zulässiger Bereich, untere Grenze (DC) 19,2 V - Zulässiger Bereich, obere Grenze (DC) 28,8 V - Verpolungsschutz Ja; durch internen Schutz mit 7 A pro Gruppe
• Eingangsstrom Stromaufnahme, max. 60 mA
• Ausgangsspannung / Kopfhörer Nennwert (DC) 24 V
• Leistungsentnahme aus Rückwandbus 1,1 W
• Verlustleistung Verlustleistung, typ. 3,5 W
• Digitale Ausgänge Typ des Ausgangs digitaler Transistor - Anzahl der Ausgänge 32 - Verriegelung bei P Ja - Digitale Ausgänge, parametrierbar Ja
• Ja - Digitale Ausgänge, parametrierbar Ja - Kurzschlussschutz Ja; elektronisch auf Uhr - Auslöseschwelle, typ. 1 A - Begrenzung der öffnenden induktiven Überspannung an L+ (-53 V) - Steuerung des digitalen Eingangs Si
• Schaltleistung der Ausgänge bei ohmscher Last, max. 0,5 A - bei Lampenlast, max. 5 W
• Lastwiderstandsbereich Unterer Grenzwert 48 ? - Obergrenze 12 k?
• Ausgangsspannung für Signal "1", min. L+ (-0,8 V)
• Ausgangsstrom für Signal "1" Nennwert 0,5 A - für Signal "1" zulässiger Bereich, max. 0,5 A - für Signal "0" Reststrom, max. 0,5 mA
• Verzögerung am Ausgang bei ohmscher Last von "0" auf "1", max. 100 µs - von "1" auf "0", max. 500 µs
• Parallelschaltung von zwei Ausgängen für logische Kombinationen Ja - zur Leistungserhöhung Nein - zur redundanten Ansteuerung einer Last Ja
• Schaltfrequenz bei ohmscher Last, max. 100 Hz - bei induktiver Last, max. 0,5 Hz; nach IEC 60947-5-1, DC-13 - bei Lampenlast, max. 10 Hz
• Gesamtstrom der Ausgänge Strom pro Kanal, max. 0,5 A; siehe - zusätzliche Beschreibung im Handbuch - Strom pro Gruppe, max. 4 A; siehe zusätzliche Beschreibung im Handbuch - Strom pro Modul, max. 16 A; siehe zusätzliche Beschreibung im Handbuch
• Kabellänge mit Abschirmung, max. 1 000 m - ohne Abschirmung, max. 600 m
• Diagnosefunktion Ja
• Ersatzwerte können aktiviert werden Ja
• Ja Diagnostischer Alarm
• Wartungsalarm Ja Überwachung der Versorgungsspannung Ja
• Ja Leiterbruch
• Ja Kurzschluss
• Ja Kumulierter Fehler
• Abmessungen Breite 35 mm - Höhe 147 mm - Tiefe 129 mm
• Gewicht 280 Gramm
